業界初“転ばぬ先”の保守機能 セルフメンテで簡単ラクラク「クリーニング機能」

概要

クリーニング機能は、普段は使用されないバックアップ用の「2号ポンプ」を使用して、「1号ポンプ」を洗浄する画期的な機能です。 エンドユーザ様がご自身でクリーニング作業(切換えバルブの操作と水を注入するだけの作業)を行っていただくことで、汚れの堆積を遅らせることができます。

構造

「2号ポンプ」には「洗浄水の注入口」と「切り替えバルブ」が設置されています。バルブを切り替えることで、「2号ポンプ」から「1号ポンプ」へ洗浄水が送られます。
「1号ポンプ」の内部には「洗浄管」が内蔵され、ポンプの動作に影響する箇所(ポンプ吸い込み部、スイッチユニット)を効果的に洗浄するよう設計されています。

クリーニング作業の手順

  • 「切り替えバルブ」を“洗浄側”に切り替える。
  • 「2号ポンプ」の洗浄水注入口の蓋を開け、水道の蛇口からホースで洗浄水を注入する。
  • しばらくの間、注水を継続する(使用環境により異なりますが、下記を3~7サイクル程度)。
    2号ポンプ内に洗浄水が溜まると自動的に2号ポンプが運転し、1号ポンプ内の洗浄管から洗浄水が噴射されて汚れを除去。
    除去された汚れと洗浄水は1号ポンプによって排出される。(自動で繰り返す)
  • 注水を止め、注水口の蓋を閉める。
  • 「切り替えバルブ」を“吐出側”に切り替える。→作業終了。

洗浄の様子

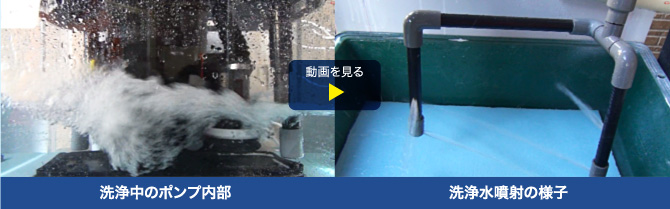

洗浄中のポンプ内部/洗浄水噴射の様子

該当機種

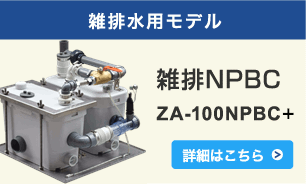

  • 雑排水用モデル 雑排NPBC ZA-100NPBC
