鉄道施設 採用事例 ①

■ 駅運転事務室におけるトイレ新設時の排水勾配の問題を解消

設置場所
駅運転事務室
機  種
汚雑排ビッグNA(BG-200NA)
接続器具
大便器(洗浄水量6L・床排水)・手洗器・空調機ドレン

課題 <ご要望>

バリアフリー化に伴う駅改修工事にて運転事務室を新設。事務室内にトイレを設置したいが既存枡までの排水勾配が取れず。

ご提案の内容 <設計施工上のポイント>

跨線橋に沿って配管するため8mの揚程が必要であり、汚雑排ビッグNAを採用。
通気管は外気解放にて施工。ポンプユニットは隠ぺい(ポンプ室)設置のため、警報盤は人のいる場所へ設置。

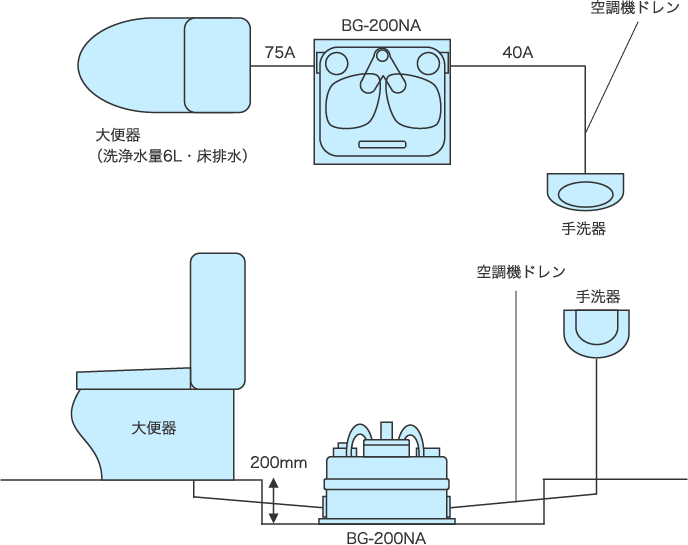

設 置 図

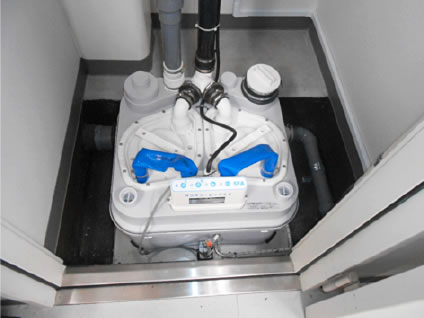

設置写真
