鉄道施設 採用事例 ②

■ 洋菓子店の油脂分たっぷりの排水もクリーニング機能搭載モデルで安心

設置場所
地下鉄駅構内洋菓子店
機  種
《廃番》汚雑排ビッグNPC(BG-200NPC)
接続器具
グリストラップ

課題 <ご要望>

地下鉄駅構内に出店するにあたり排水管の施工が不可能であった。

ご提案の内容 <設計施工上のポイント>

揚程は7m必要。排水にバター等の油脂分が多く含まれるためセルフメンテ(クリーニング)が可能な汚雑排ビッグNPCを採用。メンテナンスのためにポンプ室には蛇口・照明器具を用意していただきました。通気管の施工が困難なためキャニスタLを設置。ポンプ設置床は厨房FL-400mm。

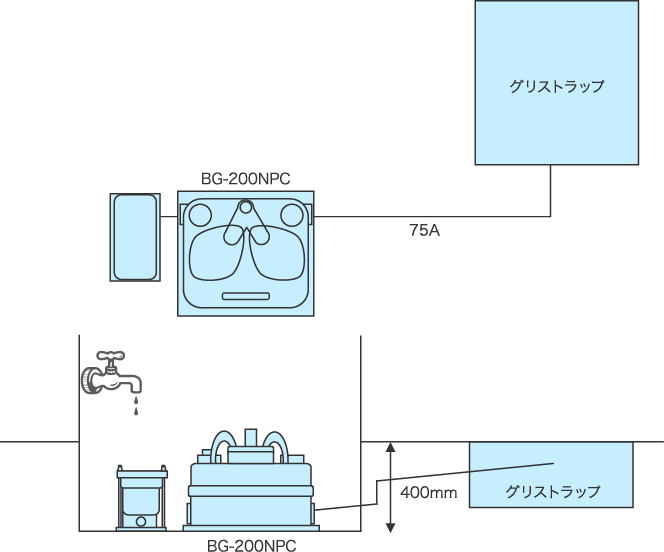

設 置 図

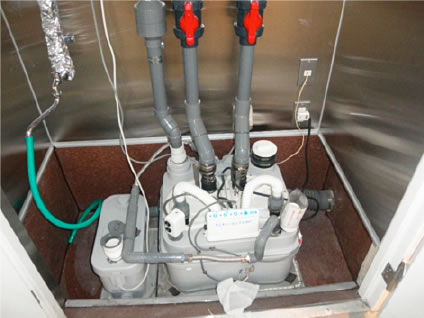

設置写真
