■ 排水設備のないテナントにコンビニ用冷蔵ショーケースとシンクを置きたい
- 設置場所
- 商業施設内コンビニ
- 機 種
- 雑排NPB（ZA-100NPB）
- 接続器具
- シンク・手洗器・冷蔵ショーケースドレン排水
課題 ＜ご要望＞
商業施設1階のテナントにコンビニを出店したい。排水設備が備わっていないテナントであり、またパイプシャフトは隣の店舗を超えた先にあるため、排水管をパイプシャフトまで施工するためには隣の店舗の床をはつるなどの大掛かりな工事が必要であることが分かった。スマートポンプNシリーズを使用してコストを掛けずに出店を実現したい。
ご提案の内容 ＜設計施工上のポイント＞
他の排水設備が無く、24時間営業のためポンプ故障時に営業に支障をきたさないようバックアップ機能付きの雑排NPBを採用。配管ルートは天井内を利用し、吐出管を3m立ち上げて天井内を横引いてパイプシャフトまで施工としました。
冷蔵ショーケースのドレン排水を接続する際にはドレン排水芯をポンプ設置レベルから+150mm確保していただいております。

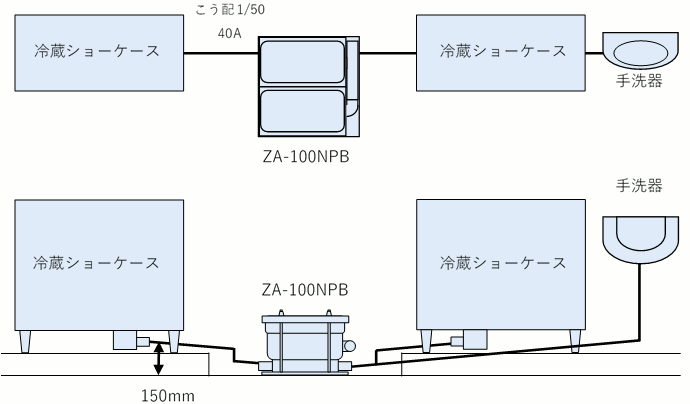

設 置 図

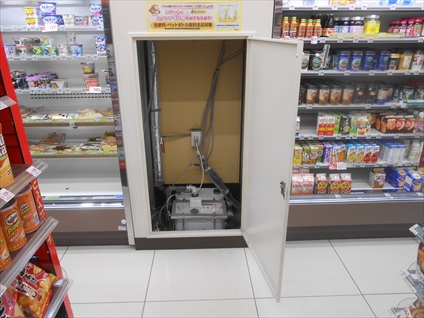

設置写真
